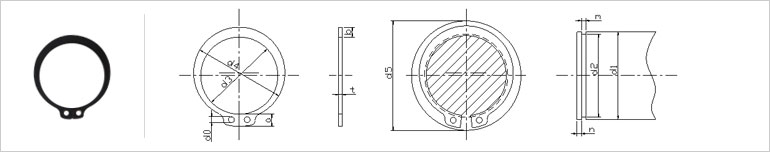

지름 d0의 구멍위치는 멈춤링을 적용하는 구멍에 끼웠을 때 홈에 가리워지지 않도록 한다.
d5는 구멍에 끼울때의 안둘레의 최소 지름
규격외 주문제작 가능 (210~400번)
단위(mm)
호칭(1) 멈춤링 적용하는 구멍(참조)
d3 t b a b d5 d1 d2 m n
1 2 3 기준
치수		 허용차 기준
치수		 허용차 약 약 최소 기준
치수		 허용차 기준
치수		 허용차 최소
4     3.7 +0.04
-0.15		 0.4 ±0.03 0.9 2.2 0.8 9 4 3.8 0
-0.04		 0.5 +0.1
0		 0.3
5     4.7 0.6 ±0.04 1.1 2.4 10.5 5 4.8 0.7
6     5.6 +0.06
-0.2		 0.8 1.3 2.8 12 6 5.7 0
-0.06		 0.9 0.5
7     6.5 1.4 3 14 7 6.7
8     7.4 1.6 3 3 15 8 0.6
9     8.4 ±0.15 1 ±0.05 1.6 3 1 16 9 8.6 1.15 ±0.14
0
10     9.3 1.6 3 1.2 17 10 9.6 0
-0.09		 1.5
  11   10.2 1.8 3.1 18 11 10.5 0
-0.11
12     11.1 ±0.18 1.8 3.2 1.5 19 12 11.5
    13 12 1.8 3.3 20 13 12.4
14     12.9 2 3.4 1.7 22 14 13.4
15     13.8 2.1 3.5 23 15 14.3
16     14.7 2.2 3.6 24 16 15.2
17     15.7 2.2 3.7 25 17 16.2
18     16.5 1.2 ±0.06 2.6 3.8 26 18 17 1.35
  19   17.5 2.7 3.8 2 27 19 18
20     18.5 ±0.2 2.7 3.9 28 20 19 0
-0.21
    21 19.5 2.7 4 30 21 20
22     20.5 2.7 4.1 31 22 21
  24   22.2 3.1 4.2 33 24 22.9
25     23.2 3.1 4.3 34 25 23.9
  26   24.2 3.1 4.4 35 26 24.9
28     25.9 1.6(2) 3.1 4.6 38 28 26.6 1.75(2)
    29 26.9 3.1 4.7 39 29 27.6
30     27.9 3.5 4.8 40 30 28.6
32     29.6 3.5 5 2.5 43 32 30.3 0
-0.25
    34 31.5 ±0.25 4 5.3 45 34 32.3
35     32.2 4 5.4 46 35 33
  36   33.2 1.8 ±0.07 4 5.4 47 36 34 1.95 2
  38   35.2 ±0.4 4.5 5.6 50 38 36
40     37 4.5 5.8 53 40 38
  42   38.5 4.5 6.2 55 42 39.5
45     41.5 4.5 6.3 58 45 42.5
호칭은 1란의 것을 우선하며, 필요에 따라 2란, 3란의 순으로 한다. 또한 3란은 앞으로 폐지할 예정이다.
두께 t=1.6mm는 당분간 1.5mm로 할 수 있다. 이때 m=1.65mm로 한다.
멈춤링 원환부의 최소 나비는 판 두께 t보다 작지 않아야 한다.
적용하는 구멍의 치수는 권장하는 치수를 참고로 표시한 것이다.
d4 치수(mm)는 d4=d3 +(1.4~1.5)b로 하는 것이 바람직하다.
