전 제품 주문생산
SUS 제품 생산가능 (1.6Φ ~ 6Φ)
단위(mm)
호칭지름 1.6 2 2.5 3 4
스
프
링
핀		 D(1) 최대 1.8 2.25 2.75 3.25 4.4
최소 1.7 2.15 2.65 3.15 4.2
t
 0.15 0.2 0.25 0.3 0.4
E(최대) 1.5 1.9 2.4 2.9 3.9
2중전단 하중


 kgf 95 158 247 356 629
{kN} (0.93) (1.55) (2.42) (3.49) (6.16)
적용하는 구멍(참고)
1.6 +
0.08

0
2 +
0.09

0
2.5 +
0.09

0
3 +
0.09

0
4 +
0.12

0
길이ι 4
+
0.5

0
 ○
5 ○ ○ ○
6 ○ ○ ○ ○
8 ○ ○ ○ ○ ○
10 ○ ○ ○ ○ ○
12
+
0.1

0
 ○ ○ ○ ○ ○
14 ○ ○ ○ ○ ○
16 ○ ○ ○ ○ ○
18   ○ ○ ○ ○
20   ○ ○ ○ ○
22     ○ ○ ○
25     ○ ○ ○
28       ○ ○
32       ○ ○
36         ○
40         ○

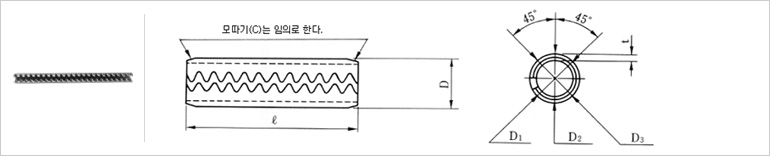

D의 최대는 핀의 원둘레 위에서의 최대 값이라야 하고 D의 최소는 D1, D2, D3의 평균 값이라야 한다.
재질 : 스프링용 스텐레스강, 스프링강
