> 제품소개 > C형 멈춤링
 |
 |

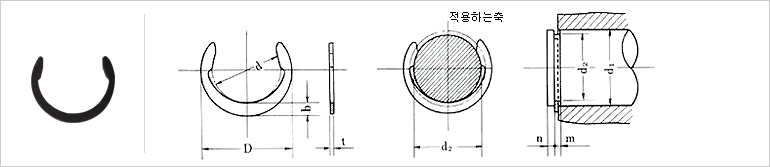

모양은 하나의 보기로서 표시한다. |
|
전제품 SUS 생산 가능 |
| Size No | 멈춤링 | 적용하는 축 | ||||||||||
| d | D | b | t | d1 | d2 | m | n | |||||
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 최소 | ||||
| 5103-12 | 2.59 | +0.05 -0.1 |
4.17 | 0.79 | 0.4 | ±0.03 | 3.2 | 2.69 | ±0.04 | 0.48 | +0.04 0 |
0.5 |
| 18 | 4.09 | 6.19 | 1.05 | 0.4 | 4.8 | 4.19 | 0.48 | 0.6 | ||||
| 21 | 4.75 | +0.07 -0.13 |
6.99 | 1.12 | 0.6 | ±0.04 | 5.6 | 4.9 | ±0.05 | 0.7 | +0.06 0 |
0.7 |
| 25 | 5.36 | 7.9 | 1.27 | 0.6 | 6.4 | 5.59 | 0.7 | 0.8 | ||||
| 31 | 6.86 | 9.56 | 1.35 | 0.6 | 7.9 | 7.01 | 0.7 | 0.9 | ||||
| 37 | 8.33 | 11.37 | 1.52 | 0.6 | 9.5 | 8.51 |
0.7 | 1 | ||||
| 40 | 9.12 | 12.32 | 1.6 | 0.6 | 10.3 | 9.25 | 0.7 | 1.1 | ||||
| 43 | 9.8 | 13.1 | 1.65 | 0.6 | 11.1 | 9.98 | 0.7 | 1.1 | ||||
| 46 | 10.54 | 14 | 1.73 | 0.6 | 11.9 | 10.69 | ±0.07 | 0.7 | 1.2 | |||
| 50 | 11.2 | ±0.15 | 14.76 | 1.78 | 0.9 | ±0.05 | 12.7 | 11.43 | 1 | +0.08 0 |
1.3 | |
| 56 | 12.62 | 16.56 | 1.98 | 0.9 | 14.3 | 12.88 | 1 | 1.4 | ||||
| 81 | 18.31 | ±0.18 | 23.23 | 2.46 | 1.4 | ±0.06 | 20.6 | 18.59 | 1.5 | 2.3 | ||
 |
|
t은 소재 두께임 |
|
E형 멈춤링과 같이 Stand와 Holder의 조립공구를 갖추고 있음 |
 |
|
재질 : 스프링강 |
|
경도 : HRC44~52 |
|
|
표면처리:Zn도금(백색 또는 천연색), 인산염피막(A,C,P) |
