단위(mm)
호칭(1) 멈 춤 링 적용하는 축(참조)
d3 t b r d1 d2 m n
1 2 3 기준
치수		 허용차 기준
치수		 허용차 기준
치수		 허용차 최대 기준
치수		 허용차 기준
치수		 허용차 최소
20     21.3
+
0.5

0
 1 ±0.07 2 ±0.1 0.3 20 21
+
0.21

0
 1.15
+
0.14

0
 1.5
22     23.3 22 23
    24 25.7 1.2 24 25.2 1.35
25     26.7 25 26.2
    26 27.7 26 27.2
28     29.9 28 29.4
30     31.9
+
1

0
 30 31.4
  32   34.2 32 33.7
+
0.25

0
35     37.5 (2)
1.6 		2.8 0.5 35 37 (2)
1.75 		2
  37   39.5 37 39
40     43.1 1.75 ±0.08 3.5 ±0.12 0.7 40 42.5 1.9
  42   45.1 42 44.5
45     48.1 45 47.5
  47   50.1
+
1.2

9
 47 49.5
50     53.8 2 4 50 53 2.2
52     55.8 52 55
55     58.8 55 58
+
0.3

0
  56   59.8 56 59
62     65.8 62 65
  63   66.8 63 66
68     72.1 2.5 5 68 71 2.7 2.5
72     76.1 72 75
75     79.1 75 78
80     85
+
1.4

0
 80 83.5
85     90 3 ±0.09 6 ±0.15 85 88.5
+
0.35

0
 3.2
+
0.18

0
 3
90     95 90 93.5
95     100 95 98.5
100     105 100 103.5
105     111.2 4 8 1.2 105 109
+
0.54

0
 4.2 4
110     116.2 110 114
    112 118.2 112 116
115     121.2
+
2.5

0
 115 119
120     126.3 120 124
+
0.63

0
125     131.5 125 129
130     136.5 10 130 134
140     146.5 140 144
    145 151.5 145 149
150     157.5 150 155
160     167.7 160 165
    165 173.2 165 170
170     178.2 170 175
180     188.2
+
3

0
 180 185
+
0.72

0
190     198.2 190 195
200     208.2 200 205
(1)호칭은 1란의 것을 우선하며, 필요에 따라 2란, 3란의 순으로 한다. 또한 3란은 앞으로 폐지할 예정이다.
(2) 두께 t=1.6mm는 당분간 1.5mm로 할 수 있다. 이때 m=1.65mm로 한다.
1. 적용하는 구멍의 치수는 권장하는 치수를 참고로 표시한 것이다.

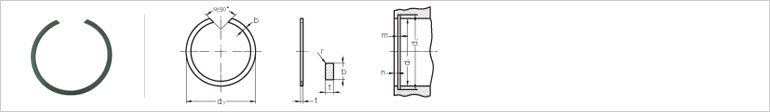

2. 멈춤링 절단 끝모양은 그림에 나타낸 것이 아니라도 좋다.
