> 제품소개 > U형 멈춤링
 |
 |
SUS 제품 생산가능 |

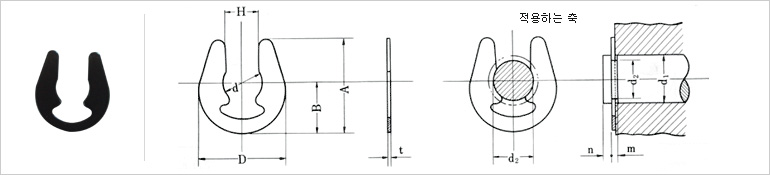

| Size No | 멈춤링 | 적용하는 축 | ||||||||||||||
| d | A | D | H | B | t | d1 의 구분 |
d2 | m | n | |||||||
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 이상 | 미만 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 최소 | ||||
| UTW-3.2 | 3.2 | +0.03
-0.1 |
8.7 | 8 | 2.8 | 0 -0.2 |
4.6 | 0.6 | ±0.04 | 4 | 5 | 3.26 | +0.05 0 |
0.7 | +0.1 0 |
1 |
| 4 | 4 | 10 | 9 | 3.6 | 5.3 | 0.7 | 5 | 7 | 4.08 | 0.8 | 1.2 | |||||
| 5 | 5 | 12.8 | 11.6 | 4.4 | 6.8 | 0.7 | 6 | 8 | 5.1 | 0.8 | 1.2 | |||||
| 6 | 6 | +0.05 -0.15 |
14.8 | 13.5 | 5.3 | 0 -0.3 |
8 | 0.7 | 7 | 9 | 6.1 | +0.08 0 |
0.8 | 1.2 | ||
| 7 | 7 | 17 | 15 | 6.2 | 9 | 0.9 | ±0.05 | 8 | 11 | 7.1 | 1 | 1.5 | ||||
| 8 | 8 | +0.05 -0.2 |
19.5 | 17.5 | 7.1 | 10.5 | 1 | 9 | 12 | 8.1 | 1.1 | 1.8 | ||||
 |
|
재질 : 스프링강 |
|
경도 : HRC44~52 |
|
|
표면처리:Zn도금(백색 또는 천연색), 인산염피막(A,C,P) |
