> 제품소개 > 특수 이붙이 와샤

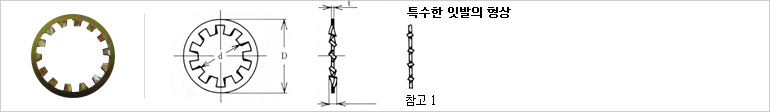

| Size No. | d | D | t | 잇발수 | 잇발의 형상 | |||||||
| 내치형 | 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | ||||||
| AW-1811 | 1.9 | +0.2 0 |
4.5 | ±0.1 | 0.25 | ±0.0025 | 6 | |||||
| AW-6301 | 6.6 | ± 0.15 | 10.2 | ±0.2 | 0.5 | ±0.03 | 9 | |||||
| AW-9101 | 9.1 | +0.3 0 |
16.5 |
|
0.9 | ±0.05 | 9 | |||||
| AW-9102 | 9.1 | 14.8 |
|
0. | ±0.03 | 16 | ||||||
| AW-9103 | 9.4 | ± 0.15 | 12.9 | ±0.15 | 0.5 | ±0.03 | 16 | |||||
| AW-9501 | 9.9 | +0.3 -0.2 |
17.3 |
|
0.9 | ±0.05 | 10 | |||||
| AW-12002 | 12.2 | +0.2 -0.1 |
15.2 |
|
0.5 | ±0.03 | 12 | |||||
| AW-13001 | 13.1 | ± 0.2 | 16.3 | ±0.25 | 0.6 | ±0.04 | 20 | |||||
| AW-28601 | 29.1 | +1 0 |
46.5 |
|
1.6 | ±0.07 | 16 | |||||
 |
 |
(1) t는 소재 두께입니다. |
|
(2) 잇발수는 표준을 표시한 것이므로 잇발수에 증감이 있을 수있다. |
 |
|
재질 : 스프링강 또는 SPCC |
|
경도 : HRC 40~60 |
|
|
표면처리 : 아연 천연색도금, 아연 백색도금, 인산염피막처리(A.C.P) |
