규격외 주문제작 가능 (40번 이상)
단위(mm)
번 호 낫 트 AN 치의수 적용낫트번호

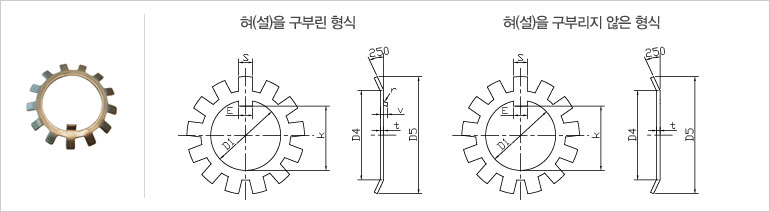

혀를 구부린 형식 혀를 구부리지 않은 형식 D1 k E t S D4 D5 혀를 구부린 형식
r v
AW00 AW00x 10 8.5 3 1 3 13 21 0.5 2 9 AN00
AW01 AW01x 12 10.5 3 1 3 17 25 0.5 2 9 AN01
AW02 AW02x 15 13.5 4 1 4 21 28 1 2.5 13 AN02
AW03 AW03x 17 15.5 4 1 4 24 32 1 2.5 13 AN03
AW04 AW04x 20 18.5 4 1 4 26 36 1 2.5 13 AN04
AW05 AW05x 25 23 5 1.2 5 32 42 1 2.5 13 AN05
AW06 AW06x 30 27.5 5 1.2 5 38 49 1 2.5 13 AN06
AW07 AW07x 35 32.5 6 1.2 5 44 57 1 2.5 15 AN07
AW08 AW08x 40 37.5 6 1.2 6 50 62 1 2.5 15 AN08
AW09 AW09x 45 42.5 6 1.2 6 56 69 1 2.5 17 AN09
AW10 AW10x 50 47.5 6 1.2 6 61 74 1 2.5 17 AN10
AW11 AW11x 55 52.5 8 1.2 7 67 81 1 4 17 AN11
AW12 AW12x 60 57.5 8 1.5 7 73 86 1.2 4 17 AN12
AW13 AW13x 65 62.5 8 1.5 7 79 92 1.2 4 19 AN13
AW14 AW14x 70 66.5 8 1.5 8 85 98 1.2 4 19 AN14
AW15 AW15x 75 71.5 8 1.5 8 90 104 1.2 4 19 AN15
AW16 AW16x 80 76.5 10 1.8 8 95 112 1.2 4 19 AN16
AW17 AW17x 85 81.5 10 1.8 8 102 119 1.2 4 19 AN17
AW18 AW18x 90 86.5 10 1.8 10 108 126 1.2 4 19 AN18
AW19 AW19x 95 91.5 10 1.8 10 113 133 1.2 4 19 AN19
AW20 AW20x 100 96.5 12 1.8 10 120 142 1.2 6 19 AN20
AW21 AW21x 105 100.5 12 1.8 12 126 145 1.2 6 19 AN21
AW22 AW22x 110 105.5 12 1.8 12 133 154 1.2 6 19 AN22
AW23 AW23x 115 110.5 12 2 12 137 159 1.5 6 19 AN23
AW24 AW24x 120 115 14 2 12 138 164 1.5 6 19 AN24
AW25 AW25x 125 120 14 2 12 148 170 1.5 6 19 AN25
AW26 AW26x 130 125 14 2 12 149 175 1.5 6 19 AN26
AW27 AW27x 135 130 14 2 14 160 185 1.5 6 19 AN27
AW28 AW28x 140 135 16 2 14 160 192 1.5 8 19 AN28
AW29 AW29x 145 140 16 2 14 172 202 1.5 8 19 AN29
AW30 AW30x 150 145 16 2 14 171 205 1.5 8 19 AN30
AW31 AW31x 155 147.5 16 2 16 182 212 1.5 8 19 AN31
AW32 AW32x 160 154 18 2.5 16 182 217 1.5 8 19 AN32
AW33 AW33x 165 157.5 18 2.5 16 193 222 1.5 8 19 AN33
AW34 AW34x 170 164 18 2.5 16 193 232 1.5 8 19 AN34
AW36 AW36x 180 174 20 2.5 18 203 242 1.5 8 19 AN36
AW38 AW38x 190 184 20 2.5 18 214 252 1.5 8 19 AN38
AW40 AW40x 200 194 20 2.5 18 226 262 1.5 8 19 AN40

 1.아다후다계열 200형, 300형, 2300형의 번호뒤(끝)에 기호 X가 붙은 절할 폭이 좁은 양식의 아다후다에는 설(혀)이 구부러지지 않은 형식의 와샤(좌금)을 사용한다.
또 번호의 뒤(끝)에 기호X가 붙지 않는 설할의 폭 넓은 형식의 아다후다에는 설(혀)이 구부러지지 않은 와샤(좌금) 또는 설(혀)이 구부러진 와샤 어는 것을 써도 좋다.
