> 제품소개 > 이붙이 와샤
 |
 |
SUS 제품 생산가능 |

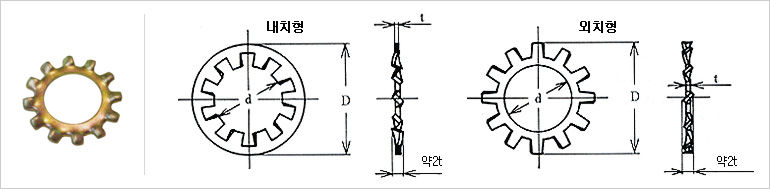

| Size No | 적용하는 나사지름 |
d | D | t | 잇발수 | ||||||
| 내치형 | 외치형 | 미터 | 인치 | 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | 내치형 | 외치형 |
| AW-2 | BW-2 | 2 | - | 2.2 | +0.2 0 |
4.8 | 0 -0.3 |
0.3 | ±0.025 | 7 | 8 |
| AW-2.3 | BW-2.3 | 2.3 | - | 2.5 | 5.3 | 0.3 | 7 | 8 | |||
| AW-2.5 | BW-2.5 | 2.5 (2.6) |
- | 2.7 | 5.7 | 0.3 | 7 | 8 | |||
| AW-3 | BW-3 | 3 | 3.2 | 6.5 | 0 -0.4 |
0.45 | ± 0.035 | 7 | 8 | ||
| AW-3.5 | BW-3.5 | 3.5 | - | 3.7 | 7.5 | 0.45 | 8 | 8 | |||
| AW-4 | BW-4 | 4 | - | 4.3 | 8.5 | 0.5 | 8 | 8 | |||
| AW-4.5 | BW-4.5 | 4.5 | 4.8 | 9.5 | 0.5 | 8 | 8 | ||||
| AW-5 | BW-5 | 5 | - | 5.3 | 10 | 0.6 | ± 0.04 | 8 | 10 | ||
| AW-6 | BW-6 | 6 | - | 64 | +0.3 0 |
11 | 0 -0.5 |
0.6 | 9 | 12 | |
| AW-7 | - | 7 | - | 7.4 | 13 | 0.8 | ± 0.05 | 10 | - | ||
| AW-8 | BW-8 | 8 | - | 8.4 | 15 | 0.8 | 9 | 12 | |||
| AW-3/8 | BW-3/8 | - | 3/8 | 9.8 | 17.5 | 0.9 | 9 | 12 | |||
| AW-10 | BW-10 | 10 | - | 10.5 | +0.4 0 |
18 | 0.9 | 10 | 12 | ||
| AW-7/16 | BW-7/16 | - | 7/16 | 11.4 | 19.5 | 0 -0.6 |
0.9 | 10 | 12 | ||
| AW-12 | BW-12 | 12 | - | 12.5 | 21 | 1 | ± 0.055 | 10 | 12 | ||
| AW-1/2 | BW-1/2 | - | 1/2 | 13 | 22.5 | 1 | 10 | 12 | |||
| AW-14 | BW-14 | 14 | - | 14.5 | 23 | 1 | 10 | 12 | |||
| AW-16 | BW-16 | 16 | 5/8 | 16.5 | 26 | 1.2 | ± 0.065 | 12 | 14 | ||
| AW-18 | BW-18 | 18 | - | 19 | +0.5 0 |
29 | 1.2 | 12 | 14 | ||
| AW-3/4 | BW-3/4 | - | 3/4 | 19.6 | 32 | 0 -0.8 |
1.2 | 12 | 14 | ||
| AW-20 | BW-20 | 20 | - | 21 | 32 | 1.4 | ± 0.07 | 12 | 14 | ||
| AW-22 | BW-22 | 22 | 7/8 | 23 | 35 | 1.4 | 14 | 16 | |||
| AW-24 | BW-24 | 24 | - | 25 | 38 | 1.6 | ± 0.08 | 14 | 16 | ||
| AW-1" | BW-1" | - | 1" | 26 | 41 | 1.6 | 14 | 16 | |||
 |
|
(1) t는 소재 두께입니다. |
|
(2) 잇발수는 표준을 표시한 것이므로 잇발수에 증감이 있을 수있다. |
 |
|
질 : 스프링강 또는 SPCC |
|
경도 : hrc 40~60 |
|
|
표면처리 : 아연 천연색도금, 아연 백색도금 |
