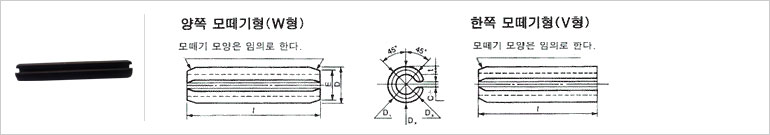

모양은 하나의 보기로서 표시한다.
SUS 제품 생산가능
규격 외 제품 생산 (14Φ ~ 60Φ)
단위(mm)
호칭지름 1 1.2 1.4 1.5 1.6 2 2.5 3 4 5 6 8 10 13
스
프
링
핀		 D(1) 최대 1.2 1.4 1.6 1.7 1.8 2.25 2.75 3.25 4.4 5.4 6.4 8.6 10.6 13.7
최소 1.1 1.3 1.5 1.6 1.7 2.15 2.65 3.15 4.2 5.2 6.2 8.3 10.3 13.4
t
(참고) 		일반용 0.2 0.25 0.28 0.3 0.3 0.4 0.5 0.6 0.8 1 1.2 1.6 2 2.5 *(2)
경하중용 0.1 0.12 0.15 0.15 0.15 0.2 0.25 0.3 0.4 0.5 0.6 - - -
E (최대) 0.9 1.1 1.3 1.4 1.5 1.9 2.4 2.9 3.9 4.8 5.8 7.8 9.8 12.7
2중전단
하중
kgf
{kN}
최소값 		일반용 70
(0.69)		 104
(1.02)		 138
(1.35) 		158
(1.55) 		171
(1.68) 		281
(2.76) 		440
(4.31) 		633
(6.20) 		1130
(10.80) 		1760
(17.25) 		2532
(24.83) 		4500
(44.13) 		7030
(68.94) 		11500
(112.78)
경하중용 39
(0.38) 		57
(0.56) 		82
(0.80) 		89
(0.87) 		95
(0.93) 		158
(1.55) 		247
(2.42) 		356
(3.49) 		633
(6.21) 		989
(9.70) 		1424
(13.96) 		-
- 		-
- 		-
-
적용하는 구멍(참고) 지름 1 1.2 1.4 1.5 1.6 2 2.5 3 4 5 6 8 10 13
허용차
+
0.06

0
+
0.09

0
+
0.12

0
+
0.15

0
+
0.2

0


길이 L 허용차 호 칭 지 름
1 1.2 1.4 1.5 1.6 2 2.5 3 4 5 6 8 10 13
4
+
0.5

0
 ○ ○ ○ ○ ○
5 ○ ○ ○ ○ ○ ○ ○
6 ○ ○ ○ ○ ○ ○ ○ ○
8 ○ ○ ○ ○ ○ ○ ○ ○ ○
10 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
12
+
1

0
   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
14     ○ ○ ○ ○ ○ ○ ○ ○ ○
16         ○ ○ ○ ○ ○ ○ ○ ○
18           ○ ○ ○ ○ ○ ○ ○ ○
20           ○ ○ ○ ○ ○ ○ ○ ○
22             ○ ○ ○ ○ ○ ○ ○ ○
25             ○ ○ ○ ○ ○ ○ ○ ○
28               ○ ○ ○ ○ ○ ○ ○
32               ○ ○ ○ ○ ○ ○ ○
36                 ○ ○ ○ ○ ○ ○
40                 ○ ○ ○ ○ ○ ○
45                   ○ ○ ○ ○ ○
50                   ○ ○ ○ ○ ○
56
+
1.5

0
                    ○ ○ ○ ○
63                     ○ ○ ○ ○
70                       ○ ○ ○
80                       ○ ○ ○
90                         ○ ○
100                         ○ ○
110                           ○
125                           ○
140                           ○
D의 최대는 핀의 원둘레 위에서의 최대 값이라야 하고, D의 최소는 D1, D2, D3의 평균값이라야 한다.
*( ) 는 대동상공㈜ 생산 규격임
