> 제품소개 >E형 멈춤링
 |
 |

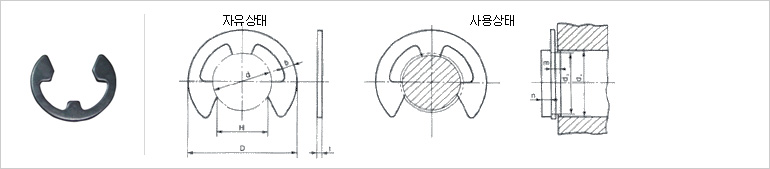

모양은 하나의 보기로서 표시한다. |
|
SUS 생산 가능(1.5Φ ~ 12Φ) |
| 호칭지름 | 멈춤링 | 적용하는 축(참고) | ||||||||||||||
| d1 | D | H | t | b | d1 의 구분 |
d2 | m | n | ||||||||
| 기준 치수 |
허용차 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 약 | 초과 | 이하 | 기준 치수 |
허용차 | 기준 치수 |
허용차 | 최소 | |
| 0.8 | 0.8 | 0
-0.08 |
2 | ±0.1 | 0.7 | 0 -0.25 |
0.2 | ±0.02 | 0.3 | 1 | 1.4 | 0.8 | +0.05 0 |
0.3 | +0.05 0 |
0.4 |
| 1.2 | 1.2 | 0
-0.09 |
3 | 1 | 0.3 | ±0.025 | 0.4 | 1.4 | 2 | 1.2 | +0.06 0 |
0.4 | 0.6 | |||
| 1.5 | 1.5 | 4 | ±0.2 | 1.3 | 0.4 | ±0.03 | 0.6 | 2 | 2.5 | 1.5 | 0.5 | 0.8 | ||||
| 2 | 2 | 5 | 1.7 | 0.4 | 0.7 | 2.5 | 3.2 | 2 | 1 | |||||||
| 2.5 | 2.5 | 6 | 2.1 | 0.4 | 0.8 | 3.2 | 4 | 2.5 | ||||||||
| 3 | 3 | 7 | 2.6 | 0.6 | ±0.04 | 0.9 | 4 | 5 | 3 | 0.7 | +0.1 0 |
|||||
| 4 | 4 | 0 -0.12 |
9 | 3.5 | 0 -0.3 |
0.6 | 1.1 | 5 | 7 | 4 | +0.075 0 |
1.2 | ||||
| 5 | 5 | 11 | 4.3 | 0.6 | 1.2 | 6 | 8 | 5 | ||||||||
| 6 | 6 | 12 | 5.2 | 0.8 | 1.4 | 7 | 9 | 6 | 0.9 | |||||||
| 7 | 7 | 0 -0.15 |
14 | 6.1 | 0 -0.35 |
0.8 | 1.6 | 8 | 11 | 7 | +0.09 0 |
1.5 | ||||
| 8 | 8 | 16 | 6.9 | 0.8 | 1.8 | 9 | 12 | 8 | 1.8 | |||||||
| 9 | 9 | 18 | 7.8 | 0.8 | 2 | 10 | 14 | 9 | 2 | |||||||
| 10 | 10 | 20 | ±0.3 | 8.7 | 1 | ±0.05 | 2.2 | 11 | 15 | 10 | 1.15 | +0.14 0 |
||||
| 12 | 12 | 0
-0.18 |
23 | 10.7 | 0 -0.45 |
1 | 2.4 | 13 | 18 | 12 | +0.11 0 |
2.5 | ||||
| 15 | 15 | 29 | 13 | 1.6(5) | ±0.06 | 2.8 | 16 | 24 | 15 | 1.75(5) | 3 | |||||
| 19 | 19 | 0 -0.21 |
37 | 16.5 | 1.6(5) | 4 | 20 | 31 | 19 | +0.13 0 |
3.5 | |||||
| 24 | 24 | 44 | 20.8 | 0 -0.5 |
2 | ±0.07 | 5 | 25 | 38 | 24 | 2.2 | 4 | ||||
 |
|
적용하는 축의 치수는 권장하는 치수를 참고로 표시한 것이다. |
 |
|
d의 축정에는 한계 플러그 게이지를 사용한다. |
|
D의 측정에는 KS B 5203의 버어니어 캘리퍼스를 사용한다. |
|
|
H의 측정에는 한계 플러그 게이지, 한계 납작 플러글 게이지 또는 KS B 5203의 버어니어 캘리퍼스를 사용한다. |
|
|
t의 측정에는 KS B 5202의 마이크로미터 또는 한계 스탭 게이지를 사용한다. |
|
|
두께 t=1.6mm는 당분간 1.5mm로도 할 수 있다. |
